Puszki ROZ-29, ROZ-39 oraz ROZ-49 są przeznaczone do wykonywania połączeń sygnałowych niskonapięciowych obwodów takich jak obwody czujników temperatury, wilgotności, alarmu, itp. w trudnych warunkach środowiskowych (wewnątrz pomieszczeń inwentarskich). Produkowane przez naszą firmę puszki zapewniają wygodne i szybkie połączenia dzięki wbudowanym zaciskom śrubowym oraz zapewniają stopień szczelności IP 65. Za ich pośrednictwem można połączyć (rozgałęzić) przewody o maks. 5 torach sygnałowych (lub 4 tory sygnałowe + ekran). Możliwe jest także wykonanie specjalne puszek z wbudowanymi ochronnikami przeciwprzepięciowymi.

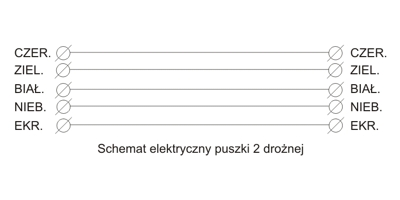

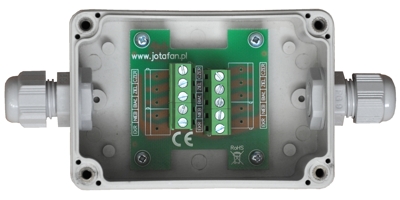

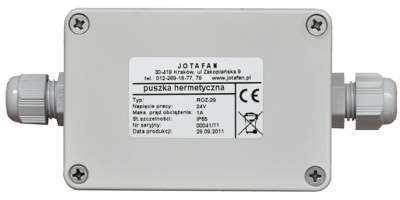

Puszka ROZ-29 puszka hermetyczna dwudrożna do wygodnego łączenia przewodów sygnałowych do 24V ac/dc, m.in. dla czujników temperatury, systemu ważenia WGJ-8, itd. Jest stosowana przy wykonywaniu przedłużeń przewodów lub napraw uszkodzonego odcinka przewodu.

(zdjęcie przód, wnętrze, rysunek schematu elektrycznego)

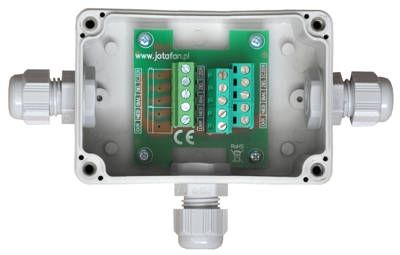

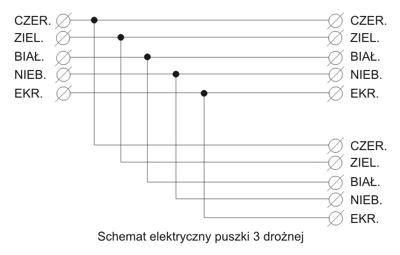

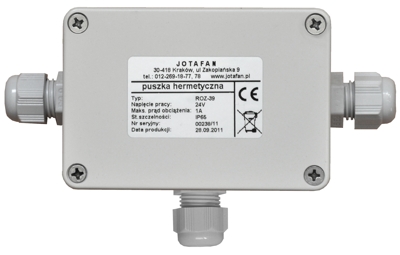

Puszka ROZ-39  puszka hermetyczna trójdrożna stosowana przy wykonywaniu rozgałęzienia toru sygnałowego (np. w celu dołączenia dodatkowego czujnika lub modułu ważącego)
(zdjęcie przód, wnętrze, rysunek schematu elektrycznego)

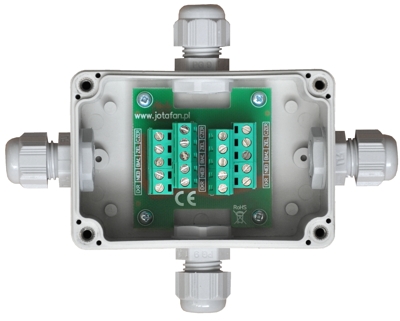

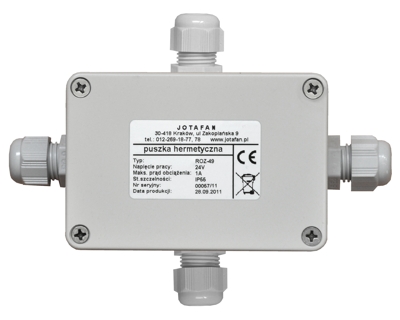

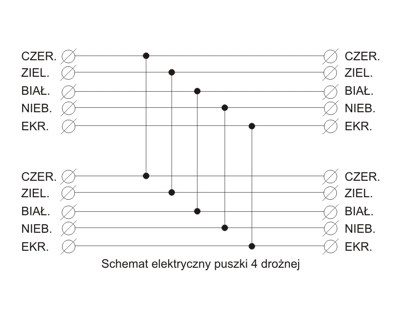

Puszka ROZ-49  puszka hermetyczna czterodrożna umożliwia np. wykonanie 2 rozgałęzień od przewodu głównego.

(zdjęcie przód, wnętrze, rysunek schematu elektrycznego)

Dane techniczne:

Wymiary obudowy ROZ-29,ROZ-39,ROZ-49 (dł. x szer. x wys. bez przepustów)	68 x 100 x 51mm
Wymiar obudowy ROZ-29 (dł. x szer. x wys. z uwzgl.przepustów)	68 x 152 x 51mm
Wymiar obudowy ROZ-39 (dł. x szer. x wys. z uwzgl.przepustów)	94 x 152 x 51mm
Wymiar obudowy ROZ-49 (dł. x szer. x wys. z uwzgl.przepustów)	120 x 152 x 51mm
